| Plaats van herkomst: | China |
| Merknaam: | Champypund |
| Certificering: | ISO9001:2015 |

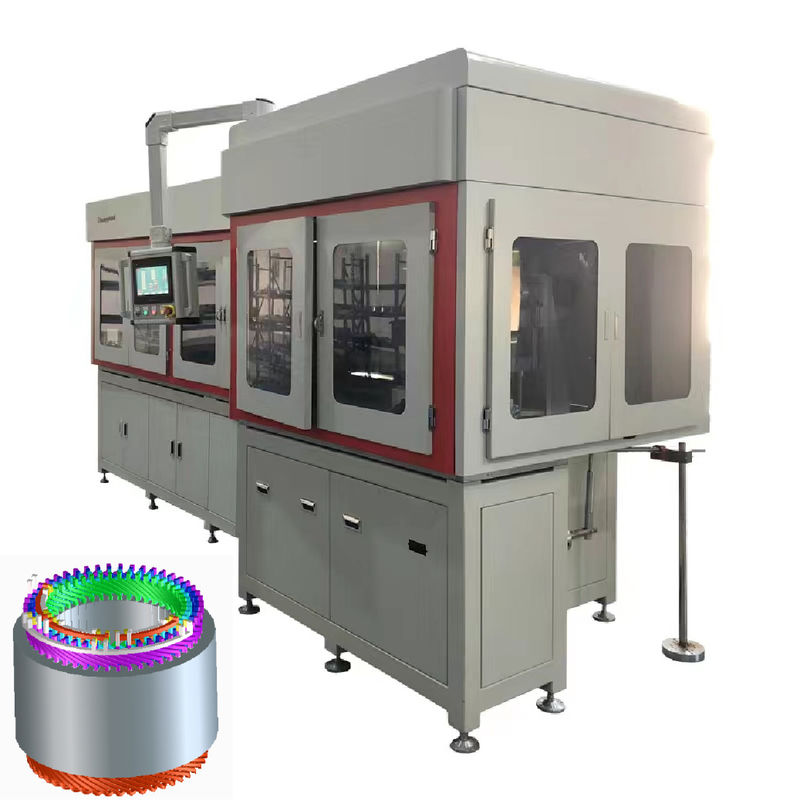

Flat Wire Stator Volledig geautomatiseerde haarspeld wikkelmachinevoor Golf Cart Stator
1Beschrijvingen:- Ik weet het niet.- Ik weet het niet.
DeVolledig geautomatiseerde haarspeldwikkelmachineis ontworpen om uitzonderlijke spoelnauwkeurigheid en efficiëntie te leveren voor platdraadstators.Deze machine beschikt over geavanceerde PLC-besturing en een gebruiksvriendelijke touchscreen interface, waardoor naadloze werking en real-time monitoring worden gewaarborgd.
- Ik weet het niet.- Ik weet het niet.DeVolledig geautomatiseerde haarspeldwikkelmachine Met geavanceerde servo-cam-snijtechnologieën en optioneel laserverf verwijderen, bereikt deze machine een superieure nauwkeurigheid binnen ± 0,10 mm.Met een capaciteit van 900-1200 stuks per uur en compatibel met draden van 1 tot en met 1De machine is ook voorzien van automatische schimmelveranderings- en materiaalontladingssystemen.verbetering van de productiviteit en consistentie in de statorfabricage.
2Specificaties:
| Machina naam | Volledig geautomatiseerde haarspeldwikkelmachine |
| Toepassingsgebied | Stator voor golfkarren |
| Automatiseringsniveau | Volledig automatisch |
| Precisie | Hoog nauwkeurig |
| Precies van de drukhouder | 00,1% |
| Controlesysteem | PLC-programma |
| Aanpassing | Toegestaan |
| Productiecapaciteit per uur | (900-1200) stukken |
|
Precisiteit van de draadlengte |
±0,10 MM |
|
Verfverwijderingslengte nauwkeurigheid |
±0,10 MM |
|
Hoogspanningstest na 3D-vorming |
Meer dan 2000V |
| Toepasselijke specificatie voor platte draad | (1.0-5.0) MM |
| Toepasselijke specificatie van de wikkeldeling | (300-950) mm |
| Luchtdruk | 0.4-0.7MPa |
| Spanning | 380 V |
| Kracht | 7.5 kW |
| Garantie | 12 maanden |
| Hoofdstructuur | Omvat mechanismen voor het lossen, rechtzetten, verven, ontbinden, trekken, snijden, vormen en wikkelen. |
| Automatisch losmaken | Uitgerust met 4 sets rechte mechanismen om de consistentie van koperdraad te waarborgen. |
| Snijproces | Het snijproces met servocam zorgt voor een controleerbare precisie van het snijden. |
| Verf verwijderingsproces | Optionele processen zijn messnijden voor verfverwijdering en laserscannen voor verfverwijdering. |
| Automatische schimmelwisseling en lossen |
Vermogen van automatische schimmelwisseling en automatische lossen. |
3Stator.Specificaties:
| Buitenste diameter van het product | met een breedte van niet meer dan 50 mm | Statorstapelhoogte |
| 140 mm | 4 lagen | 78 mm |
4Voordelen:
Het gehele wikkelproces is volledig geautomatiseerd en vereist minimale handmatige interventie, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.
Uitgerust met een servo-besturingssysteem en precisiemechanische componenten, kan de volledig geautomatiseerde haarspeldwikkelmachine de vlakke draad nauwkeurig vormen in de vereiste vormen en afmetingen,het waarborgen van de consistentie van het product.
De verwerking vindt strikt plaats volgens vooraf ingestelde parameters, waardoor kwaliteitsverschillen veroorzaakt door menselijke factoren effectief worden vermeden en aldus de stabiele en betrouwbare kwaliteit van elke partij producten wordt gewaarborgd.
De volledig geautomatiseerde haarspeldwikkelmachine voltooit snel het wikkelproces, waardoor de productiecycli sterk worden verkort en aan de eisen van de massaproductie kan worden voldaan.
Gemakkelijk aan te passen aan verschillende specificaties en modellen van platte draadmotoren, door parameters aan te passen en vormen te veranderen, wat een sterke veelzijdigheid aantoont.
De volledig geautomatiseerde haarspeldwikkelmachine beschikt over een intuïtieve slimme interface en eenvoudige bedieningsprocedures, waardoor de opleiding van de bediener wordt vereenvoudigd en de complexiteit van de bediening wordt verminderd. - Ik weet het niet.- Ik weet het niet.
5Productielijnprofiel:
De Champyound motorstatorlijn wordt veel gebruikt voor de productie van vele soorten motorstators en bestaat uit verschillende machines, zoals draadvormende machines, inpersmachines, verruimingsmachines,met een vermogen van niet meer dan 10 kWElke machine in de statorlijn is onafhankelijk en kan ook aan een transportband worden gekoppeld.
6. OEM/ODM-profiel:
Champyound is een professioneel en dynamisch team, samengesteld uit ervaren ingenieurs en ervaren professionals.en een uitgebreid dienstverleningsnetwerk, wij zijn toegewijd aan het leveren van de meest optimale oplossingen voor de fabricage van platte draad motoren aan onze klanten.
7. O&O Profiel:
Champyound biedt een breed scala aan technische consultancy en turnkey projectdiensten voor de productie van platte draadmotoren.professionele team en betrouwbare kwaliteitOnze diensten variëren van motor kosten, productietechnologie en personeelsopleiding tot compleet turnkey projecten.
8Over Champyound:
Champyound is gevestigd in Suzhou, een dynamisch industrieel en commercieel centrum in de Yangtze River Delta, en is gespecialiseerd in de R & D, productie en verkoop van platte draadmotormachines.Onze machines in Suzhou zijn voornamelijk ontworpen voor de productie van platte draadmotoren., die veel worden gebruikt in toepassingen zoals motoren voor huishoudelijke apparaten, industriële motoren, compressormotoren, wisselstroommotoren, servomotoren en generatoren, enz.
